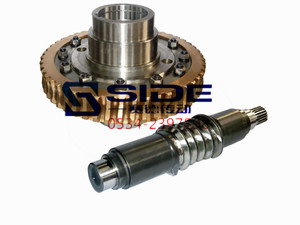

尼曼（ZC1＼C-AVEX）蜗杆副
ZC（尼曼）蜗杆是50年代初发明的圆弧齿圆柱蜗杆,其特点是具有凹凸齿廓啮合,综合曲率半径大,有利于形成润滑油膜;蜗轮齿根齿厚较大,抗弯强度高;工艺性能好,有利于提_率等。

圆弧圆柱蜗杆（ZC）传动是一种新型圆柱蜗杆传动。圆弧圆柱蜗杆传动与普通圆柱蜗杆传动相比,具有承载能力大、传动效率高、设计灵活等优点。ZC 1蜗杆传动又称尼曼蜗杆传动,是西德“C-AVEX”减速器的一种蜗杆。这种类型的蜗杆是由轴截面为圆弧的圆盘砂轮包络成形.

ZC型圆弧圆柱蜗杆传动和普通圆柱蜗杆传动相似，只是齿廓形状有所区别。这种蜗杆的螺旋面是用刃边为凸圆弧形的刀具切制的，而蜗轮是用范成法制造的。在中间平面（即蜗杆轴线和蜗杆副连心线所在的平面）上，蜗杆的齿廓为凹弧，而与之相配的蜗轮的齿廓则为凸弧形。所以，圆弧圆柱蜗杆传动是一种凹凸弧齿廓相啮合的传动，也是一种线接触的啮合传动。其主要特点为:效率高，一般可达90%以上；承载能力高，一般可较普通圆柱蜗杆传动高出50%～150%；体积小；质量小；结构紧凑。这种传动已广泛应用到冶金、矿山、化工、建筑、起重等机械设备的减速机构中。
