当前位置:首页>产品目录>精密蜗轮蜗杆加工>圆弧齿蜗轮蜗杆(ZI 蜗杆)
圆弧齿蜗轮蜗杆

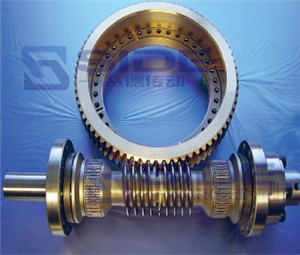

圆弧齿蜗轮蜗杆(ZI 蜗杆)

圆弧齿蜗轮蜗杆又称ZI型蜗杆,齿面为渐开螺旋面的圆柱蜗杆,其端面齿廓是渐开线,所以它相当于一个齿数等于蜗杆头数、大螺旋角的渐开线圆柱斜齿轮。
相关标签:圆弧齿蜗轮蜗杆|蜗轮蜗杆加工
技术咨询热线:
0534-2397898 2778833

详细内容介绍

圆弧齿蜗轮蜗杆(ZI 蜗杆)
圆弧齿蜗轮蜗杆(ZI 蜗杆)又称ZI型蜗杆,齿面为渐开螺旋面的圆柱蜗杆,其端面齿廓是渐开线,所以它相当于一个齿数等于蜗杆头数、大螺旋角的渐开线圆柱斜齿轮。在主轴向截面,齿形轮廓为凸形曲线,但在切于基圆柱的轴平面内,齿廓一侧为凸形曲线,另一侧为直线,对于同一齿形槽,有上下两个切于基圆柱轴平面。因此,ZI蜗杆也可用直线刀刃的车刀在车床上车削加工。刀具的齿形角应等于蜗杆的基圆柱螺旋角。这种蜗杆可以在专用机床上磨削。ZI 蜗杆的梯形样板为立体,两腰的夹角与蜗杆的基圆柱螺旋角相等,两腰在与轴向平面平行的两个平面内,两个平面的间距为这个蜗杆的基圆柱直径。基圆柱直径可以按照蜗杆参数计算得到。

产品特点:
1.这种蜗杆采用平面砂轮合理磨削,因此加工精度容易_,传动效率较高,可达0.9。一般用于转速较高和要求较精密的传动。
2.可以得到很大的传动比,比交错轴斜齿轮机构紧凑。
3.两轮啮合齿面间为线接触,其承载能力大大高于交错轴斜齿轮机构。
4.蜗杆传动相当于螺旋传动,为多齿啮合传动,故传动平稳、噪音很小。
5.具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构具有自锁性,可实现反向自锁,即只能由蜗杆带动蜗轮,而不能由蜗轮带动蜗杆。如在起重机械中使用的自锁蜗杆机构,其反向自锁性可起安全保护作用。

圆弧齿蜗轮蜗杆(ZI 蜗杆)更多详情请致电:0534-2397898,赛德减速机竭诚为您服务。
