SNB滚珠丝杆升降机结构

来源：德州赛德减速机有限公司发布时间：2025/6/28 16:33:38

SNB滚珠丝杆升降机结构是怎么样的，了解滚珠丝杆升降机结构以后，才能维护和保养产品这篇内容介绍了SNB滚珠丝杆升降机结构。

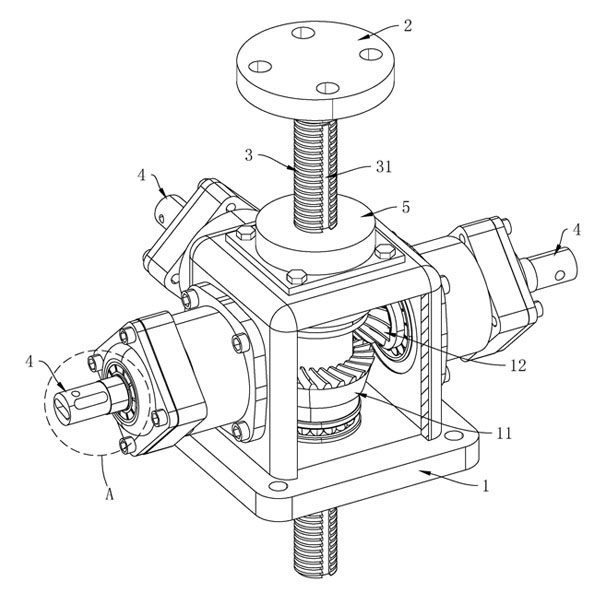

SNB 滚珠丝杠升降机主要由滚珠丝杠副、减速机构、驱动装置、导向装置、支撑部件和安全装置等部分构成，以下是详细介绍：

16。

螺母：内部有与丝杆轴匹配的螺旋槽，是 “被动件”。一般采用高强度、高韧性的合金钢或铸铁材料制成，内部螺旋槽的精度和表面质量对升降机的性能有着重要影响6。

滚珠：位于丝杆和螺母之间，在螺旋槽内循环滚动，将丝杆与螺母之间的滑动摩擦变为滚动摩擦，显著提升传动效率1。

循环装置：包括回珠管道或回珠片等，其作用是让滚珠在螺母内部循环运动，使滚珠形成闭环连续循环运行，始终在螺旋通道中滚动、传递力1。

减速机构：一般采用锥齿轮减速器，具有减速比易调节、安装使用便捷、体积小、无噪音、自重轻等特点，可将驱动装置的高速旋转运动转换为适合滚珠丝杠升降机的低速高扭矩运动2。

驱动装置：通常包括电机、液压马达等动力装置，通过减速器或直接连接的方式与丝杆相连，为升降机提供动力，驱动丝杆进行旋转6。

导向装置：用于螺母在升降过程中的稳定性和精度，防止其在升降过程中发生偏移或晃动。通常采用导向杆、导向套或导向块等结构形式，将螺母与固定部件相连6。

支撑部件：用于支撑和固定滚珠丝杠升降机的各个部分，确保其在工作过程中的稳定性和可靠性。包括底座、支架、轴承等结构形式，它们需要具有足够的强度和刚度，以承受升降机的重量和负载6。

安全装置
