双级减速机-双级蜗杆减速机

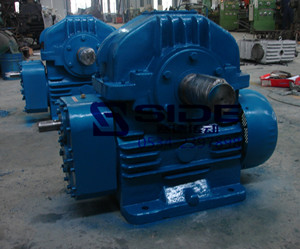

ZC1型双级蜗杆及齿轮-蜗杆减速机

双级减速机,双级蜗杆减速机承载能力高、传动效率高、传动比大、结构紧凑等特点,双级减速机主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。
相关标签:
技术咨询热线:
0534-2397898 2778833

详细内容介绍

ZC1型双级蜗杆及齿轮-蜗杆减速器(JB/T7008-1993)由两类产品构成,其中ZC1型双级蜗杆减速机是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速机是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为:蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点,主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。
工作条件:减速机输入轴转速不_过1500r/min,工作环境温度为—40~40℃,当工作环境温度低于0℃时,启动前润滑油_加热到0℃以上,或者采用低凝固点的润滑油,减速器可正、反向转运转。
ZC1减速机的型号与标记:
1.型号
(1)CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速器;
(2)CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器;
(3)CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速器;
(4)GCWU型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器;
(5)GCWS型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器;
(6)GCWO型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器。
其中C—ZG型蜗杆;G—齿轮;W—蜗杆减速器;U—蜗杆下置式;S—蜗杆侧置式;O—蜗杆上置式。

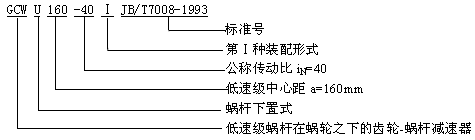

2.标记

3.中心距

GCWU
CCWU
型号
高速级及低速级中心距
高速级
63
80
100
125
160
200
250
低速级
100
125
160
200
250
315
355
400
450
500
GCWS
CCWS
高速级
63
80
100
125
160
200
250
低速级
100
125
160
200
250
315
355
400
450
500
GCWO
CCWO
高速级
63
80
100
125
—
—
—
低速级
100
125
160
200
250
—
—
—
—
—

4.公称传动比
双级蜗杆减速器的公称传动比

公称传动比i
200
250
315
400
500
630
800
1000
1250
1600
2000
2500
3150
3550

齿轮-蜗杆减速器的公称传动比

公称传动比i
35.5
40
45
50
56
63
71
80
90
100
112
125
140
160
180
200
224
250
280
315

双级蜗杆减速器的实际传动比





低速级中心距a/mm

公称传动比iN

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

3550

实际传动比i

196.39

240.25

320.23

392.77

480.5

604.5

759.5

961

1209

1519

1950

2450

2940

—

125

196.39

240.25

309.90

380.10

465

585

735

930

1170

1470

1950

2450

2891

—

160

191.12

240.25

320.23

382.23

480.50

635.50

790.50

961

1271

1581

2050

2550

3111

3599

200

191.12

240.25

320.23

382.23

480.50

635.50

759.50

961

1271

1550

2050

2500

3000

3600

250

191.12

240.25

320.23

382.23

480.50

635.50

790.50

930

1271

1550

2050

2500

2950

3481

315

191.12

240.25

320.23

382.23

480.50

635.50

759.50

961

1271

1550

2050

2500

2950

3599

355

191.12

240.25

320.23

382.23

480.50

635.50

759.50

961

1271

1550

2091

2550

2900

3538

400

196.39

240.25

320.23

392.77

480.50

635.50

790.50

961

1271

1550

2091

2550

2950

3540

450

196.39

242.89

330.56

405.44

496

656

816

992

1312

1600

2132

2600

2950

3540

500

191.12

242.89

340.89

406.89

511.50

676.50

841.50

1023

1353

1650

2091

2550

2950

3481

齿轮-蜗杆减速器的实际传动比






低速级

中心距

a/mm

公称传动比iN

35.5

40

45

50

56

63

71

80

90

100

实际传动比i

37.20

40.24

45.10

50.80

56.00

65.95

74.19

84.15

89.97

101.68

125

37.20

40.24

45.10

50.80

56.00

65.95

74.19

84.15

89.97

101.68

160

37.20

41.82

47.24

50.32

57.40

66.06

71.15

80.05

90.63

100.64

200

37.20

41.82

47.24

50.32

58.22

65.07

73.21

83.08

95.27

100.64

250

37.34

41.79

46.98

50.81

56.62

64.74

73.21

83.08

95.27

101.61

315

37.20

41.82

45.56

50.84

57.05

64.43

73.37

84.42

90.63

101.68

355

35.39

39.78

43.33

48.36

54.27

61.29

69.79

80.30

86.21

96.72

400

37.21

41.82

46.52

52.11

58.71

65.07

73.21

83.09

94.05

104.22

450

37.21

41.82

46.52

52.11

58.71

65.07

73.21

83.09

94.05

104.22

500

37.34

41.79

45.10

50.81

57.60

65.07

72.24

83.08

89.97

101.61


如果您想对ZC1系列减速机产品进行进一步了解或者订购,请致电本公司营销中心,营销中心电话:0534-2397898,竭诚为您服务。
