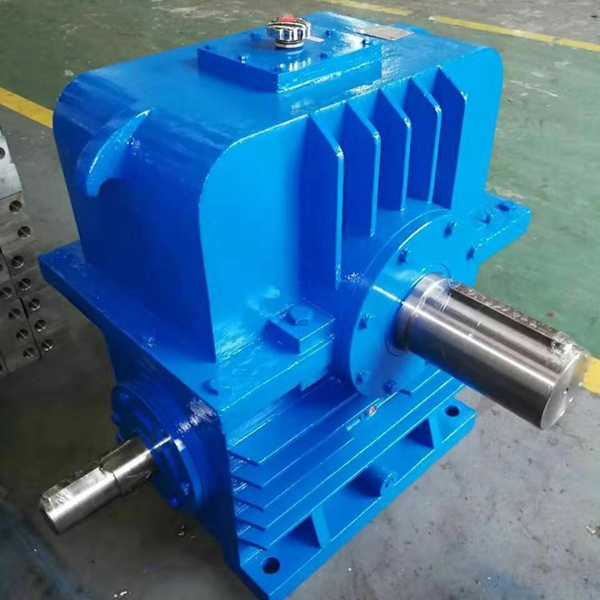

TPU平面二次包络减速机

TPU平面二次包络减速机工厂找山东赛德，出口品质，型号全，工期短，量身定制。

相关标签：TPS二次包络减速机|TP二次包络减速机

技术咨询热线：

0534-2397898 2778833

详细内容介绍

产品概述：

TPU平面二次包络环面蜗杆减速机简称TPU平面二次包络减速机（JB/T9051-1991）为平面二次包络蜗杆传动。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。

产品使用范围：

这种减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为-40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面二次包络减速机》设计制造。

型号与标记示例

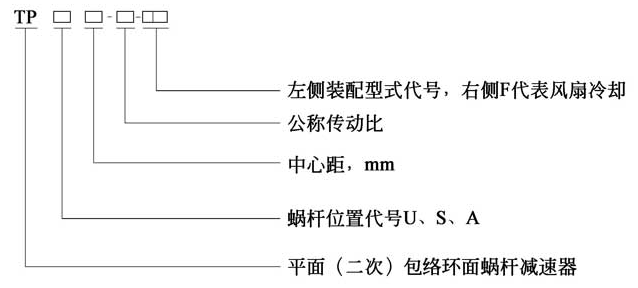

1 型号.

2 标记示例
例蜗杆在蜗轮之下, 中心距为200mm, 公称传动比为10, _种装配型式, 有风扇冷却的平面
二次包络环面蜗杆减速器:
减速器 TPU200 - 10 - 2F JB/T 9051—1999

中心距a （mm）

型号		中心距a
TPG	_系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	_系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：优先选用_系列，表中_系列的中心距仅提出型式规格。

减速器的公称传动比i

tpu二次包络减速机型号	TPG TPU TPS TPA
公称传动比i	10	12.5	16	20	25	31.5	40	50	63

蜗杆螺旋线方向为右旋

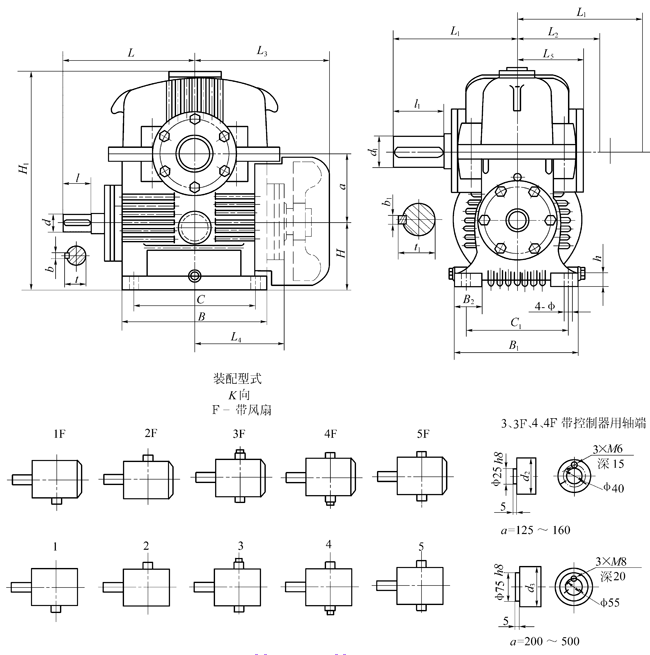

型号	a	B	B₁	B₂	C	C₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	l	l₁	d	d₁	d₂	b	b₁	t	t₁	Ф	质量（kg）
TPU125	125	300	300	70	250	250	125	422	30	307	320	185	280	217	175	82	140	40	70	80	12	20	43	74.5	19	157
TPU160	160	380	375	100	320	310	160	540	40	375	375	210	360	280	190	82	170	50	85	95	14	25	53.5	90	24	258
TPU200	200	450	450	125	370	370	200	650	40	420	400	235	435	345	225	82	170	55	95	110	16	28	59	101	28	475
TPU250	250	600	550	150	500	450	225	820	50	530	495	290	520	408	270	105	210	65	120	140	18	32	69	127	35	800
TPU315	315	720	590	120	630	500	280	990	65	630	600	360	605	492	345	130	250	80	140	160	22	36	85	148	39	1100
TPU400	400	850	720	160	750	620	320	1200	75	720	720	425	692	540	405	165	300	100	180	200	28	45	106	190	48	2150
TPU500	500	1060	900	200	920	760	400	1490	90	850	840	495	845	680	488	165	350	110	200	240	32	45	117	210	56	3600
